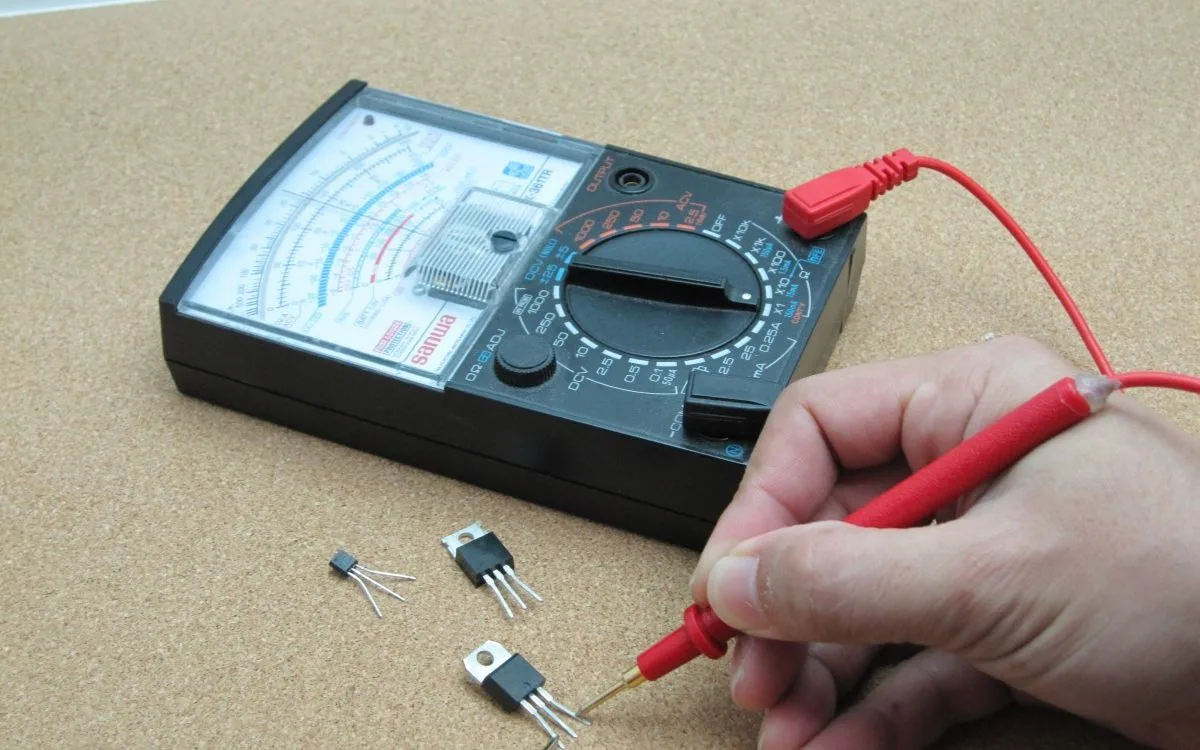

How to use a multimeter: voltage, current, continuity — and what never to measure

A multiméter az elektronikus „sztetoszkóp”: nélküle csak találgatsz, hogy miért nem világít a LED. Az alapokat tíz perc alatt meg lehet tanulni, de néhány dologra nagyon kell figyelni — mert egy rossz állásban hagyott kapcsoló a műszert vagy a projektet is tönkreteheti.

Feszültségmérés: párhuzamosan

Feszültséget mindig két pont között mérsz, a mérőzsinórokat párhuzamosan kötve az alkatrésszel. A fekete zsinór a COM aljzatba, a piros a V/Ω aljzatba kerül. Egy 5 V-os fejlesztőpanelen tegyél a fekete zsinórt a GND-re, a pirossal pedig érintsd meg sorban a lábakat — így pillanatok alatt kiderül, hová nem jut el a táp.

Árammérés: sorosan — és itt szokott elfüstölni a biztosíték

Áramot csak úgy mérhetsz, ha az áramkört megszakítod, és a műszert sorba kötöd vele. Ehhez a piros zsinórt át kell tenni a mA vagy a 10 A aljzatba. A leggyakoribb hiba: ebben az állásban felejted a zsinórt, és utána feszültséget próbálsz mérni vele. Ilyenkor a műszer rövidzárat csinál — jó esetben csak a belső biztosíték ég ki. Szokj rá, hogy mérés után mindig visszateszed a piros zsinórt a V aljzatba.

Ellenállás és szakadás: csak feszültségmentesen

Ellenállást és szakadást mindig kikapcsolt, áramtalanított áramkörön mérj, különben hamis értéket kapsz, vagy károsodhat a műszer. A szakadásvizsgáló sípolása a legjobb barátod forrasztás után: ha két szomszédos láb között sípol, ott ónhíd van.

Mit jelent a CAT III 600 V?

A mérési kategória azt mutatja meg, milyen környezetben, mekkora túlfeszültség-impulzusok ellen véd a műszer. Hobbielektronikához a CAT II is bőven elég, de ha valaha a lakás elosztótáblájánál mérnél, ott CAT III kell. Fontos: a hálózati 230 V mérése nem hobbiprojekt — ha nem vagy villanyszerelő, ne tedd.

A mérőzsinór többet számít, mint gondolnád

A legtöbb furcsa, ugráló mérési eredményt a kopott, merev PVC zsinór okozza. A szilikon zsinór hidegben is hajlékony, a hegyek élesek, és nem csúsznak le az IC-lábakról. Ha a műszereden jó, de a zsinórod rossz, a mérés is rossz lesz.

Mikor kell oszcilloszkóp?

A multiméter átlagot mutat. Ha a jel gyorsan változik — PWM-mel vezérelt motor, soros kommunikáció, egy zajos tápegység —, a multiméter egy értéket ír ki, az oszcilloszkóp viszont megmutatja a jel alakját. Erre jó egy felújított analóg műszer: valós időben látod, mi történik.
